上醫寶松堂牌脊柱外科手術訓練平臺

上醫寶松堂牌脊柱外科手術訓練平臺

一．平臺簡介

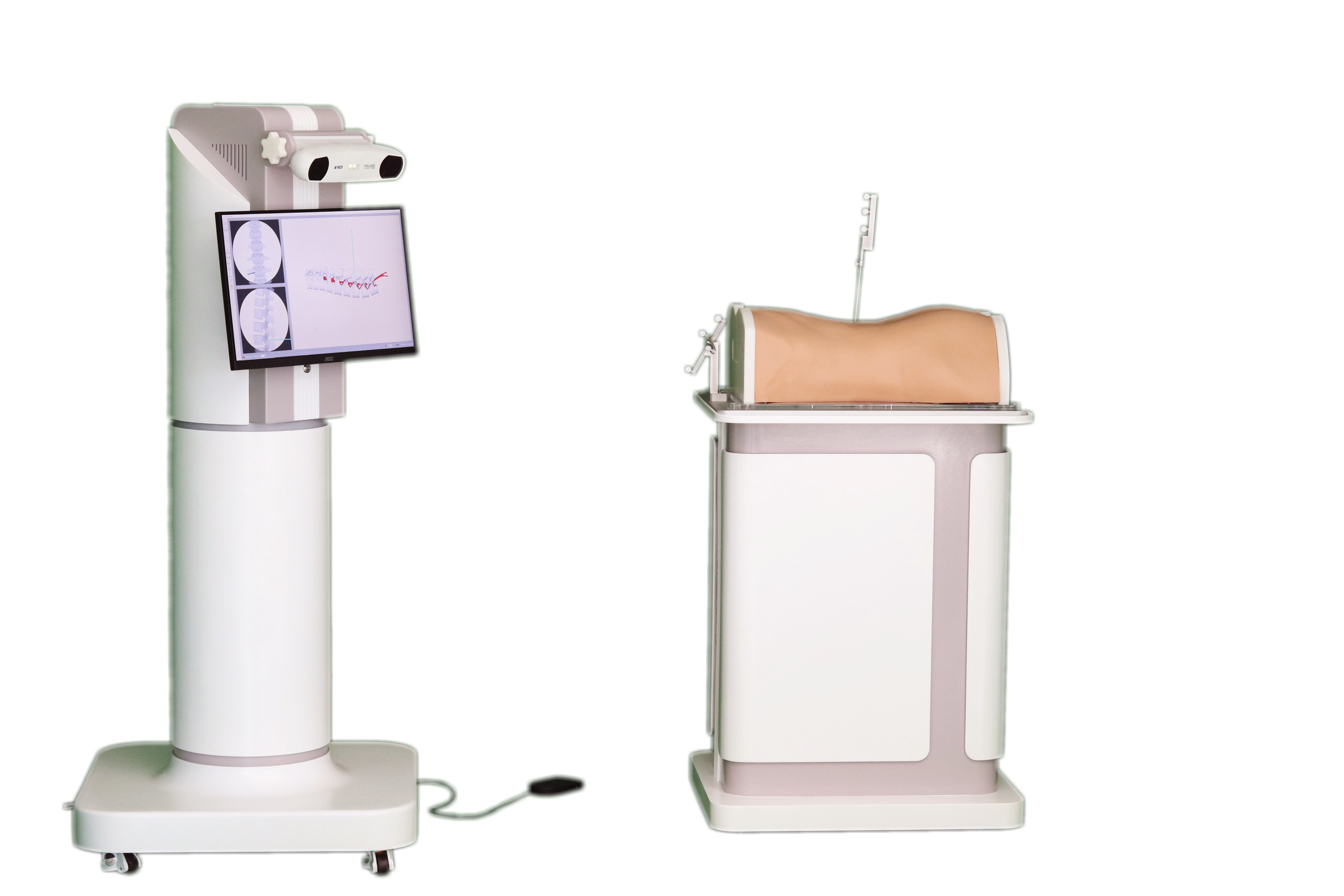

脊柱外科?術訓練平臺是?套完整的脊柱?術訓練?具。它由數字化訓練平臺和?仿真實訓?體兩部分組成。該平臺提供真實的模擬訓練環境，醫?可快速熟悉?術操作流程和器械使?,獲得?術過程中真實的視覺，讓醫生更好更快的學習。

二、手術訓練模塊：

1.1、椎間孔鏡手術。

1.2、經皮釘棒融合手術。

1.3、椎間融合器植入手術。

1.4、機器人手術系統開發。

三、數字化平臺：

1、計算機操作系統：

1.1、21.7英寸1080P高清顯示一體機。

1.2、計算機操作系統可安裝于 Windows 7(x64) 及以上Windows版本。

1.3、CPU：Intel(R) Core(TM)i5-4210H CPU @ 2.90GHz。

1.4、運行內存：8 GB 。

1.5、顯卡：Intel(R)HD Graphics 4600或NVIDIA GeForce GTX650。

1.6、硬盤空間:4 GB 可用空間。

1.7、內置LSS-I軟件系統。

2.LSS-I軟件系統

2.1、主界面主要分成三個區域：功能模塊區、仿C臂機影像顯示區、手術訓練交互區。

2.2、軟件提供可交互的虛擬手術環境，圖形顯示的虛擬手術環境為現實手術操作的映射，脊椎模型能多角度變換，放大縮小，顯示透明度可調節，能多角度地查看當前手術工具相對脊柱的操作狀態，醫生可以通過軟件中的虛擬交互手術環境進行相應的手術操作。

2.3、軟件提供仿C臂機拍攝X光影像、歷史X光影像瀏覽、真實模擬C型臂X光機，實現患者解剖組織在術中類如C型臂X光機模式的觀察，即仿造術中C型臂X光機拍攝的正位?與側位?圖像，在計算機屏幕上加以顯?，但不含X射線，避免訓練時?體受到輻射傷害，無需放射診療許可證，醫院、酒店學術會(huì )議等公共場合適用。

2.4、可通過踩腳踏板進行畫面定格，一旦畫面定格，左側兩X光影像不再更新，方便用戶在操作中查看當前手術工具與模型間的位姿關系，右側虛擬手術環境可以使用鼠標左鍵拖拽模型改變視角，使用鼠標滾輪進行畫面的縮放。

2.5、軟件提供神經區域危險警告，當穿刺針觸碰到神經時，交互窗口會(huì )變成紅色背景，以提醒醫師需要避免使用工具時觸碰到神經。

2.6、軟件提供實時蘑削仿真，在進行磨削脊柱時，用戶選擇需操作的椎體段，相應的椎體顏色也會(huì )突出變化以提示用戶選擇成功，可以對相應節段的椎體進行磨削。

2.7、軟件還支持手術對象配準、手術工具標定、精度檢測。

3、紅外光學導航系統

3.1、紅外導航原理，準確定位，?術器械與仿真?體模型之間的位置關系將被精確地反映到計算機屏幕中，實現?術器械在體內位置的觀察與引導、以及?術導航訓練等功能。

3.2、進口品牌：NDI,尺寸88mm*57mm*39mm,定位精度：0.25毫RMS ,刷新率：20HZ，系統誤差≦1mm。

4. 紅外定位工作臺

4.1、外形尺寸：65*65*150CM,工作臺直徑：31CM

4.2、主體結構為醫用設備ABS材料。

4.3、含腳踏開關，模擬臨床C型臂X光機真實操作

4.4、紅外定位?作臺設計為可360度旋轉，支持1-4個?術工作臺，共??個紅外光學定位系統。

4.5、底盤帶具有鎖定功能滾輪，方便轉換場地，醫院、酒店學術會(huì )議等公共場合適用。

四、仿真實訓人體

1.仿真實訓人體

1.1、外形尺寸：52*36*19CM,成年人體格外觀，包含1:1真實?體解剖結構，如?膚、肌?、L1-L5腰椎和T11- T12胸椎、脊髓、韌帶、椎間盤等。

1.2、皮膚為特有材料配方硅膠，外形仿真，肌肉線條分明，觸摸感接近正常人體觸摸感，術感真實，可穿刺、切割，縫合。

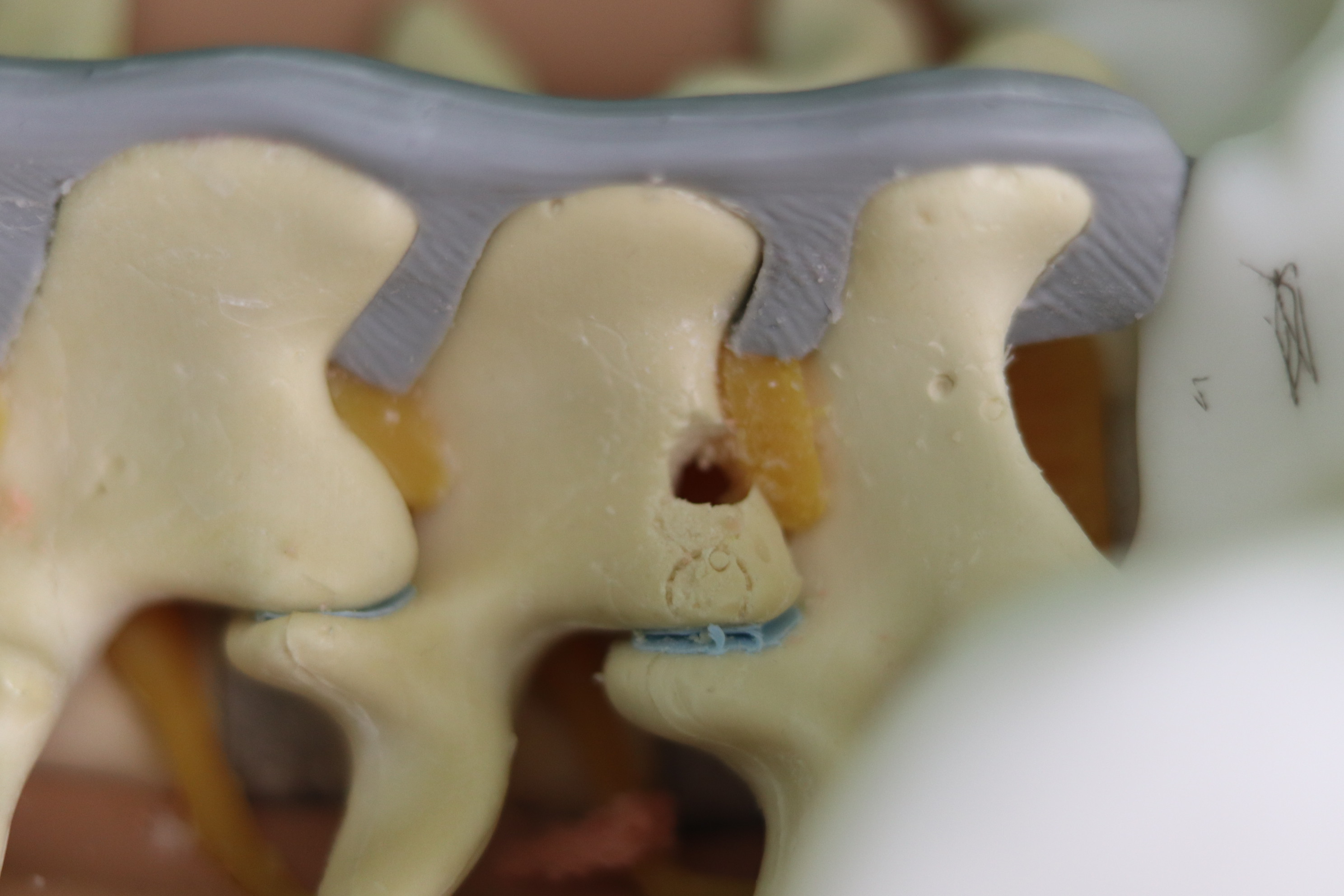

1.3、椎體主體材料為特有材料配方聚氨酯，可打磨鉆孔進行手術操作。

1.4、椎間盤材料為特有材料配方硅膠，具有多種突出病態，質感與真實人體相近，可進行髓核鉗操作。

1.5、仿真實訓人體可拆卸，椎體、?膚、肌肉為耗材，能多次使用，同時可方便更換。

2.操作臺

2.1、外形尺寸：65*52*87CM,根據手術床平均使用高度設計，高度為87cm。

2.2、主體結構為醫用設備ABS材料。

2.3、內置儲物空間，方便收納手術臨床器械。

五、臨床手術器械（選配）

1.臨床手術器械（選配）

1.1、1080P高清椎間孔鏡，默認國產品牌，可指定品牌。

1.2、采用臨床實際使用器械，而非仿真器械，包含工作套管、帶柄環、咬切鉗、神經拉鉤、燕尾骨鑿、骨錘、髓核鉗等一套器械，方便使用者快速熟悉手術操作流程和器械使用，實現完整?術過程訓練。

六、技術支持

1.技術支持

1.1、提供售后服務，一年質保，24H電話響應。

1.2、一次上門安裝培訓。

七、基本配置要求

1.基本配置要求

1.1、21.7英寸1080P高清一體1臺；

1.2、紅外光學導航設備1臺；

1.3、紅外定位工作臺1臺（含腳踏開關）；

1.4、操作臺1臺；

1.5、仿真實訓人體1臺；

1.6.椎間孔鏡1支（選配）；

1.7.臨床手術器械1套（選配）

脊柱外科手術訓練平臺,上醫寶松堂牌脊柱外科手術訓練平臺，要采購脊柱外科手術訓練平臺，選專業品牌就找上醫寶松堂。咨詢熱線：18019314900。
